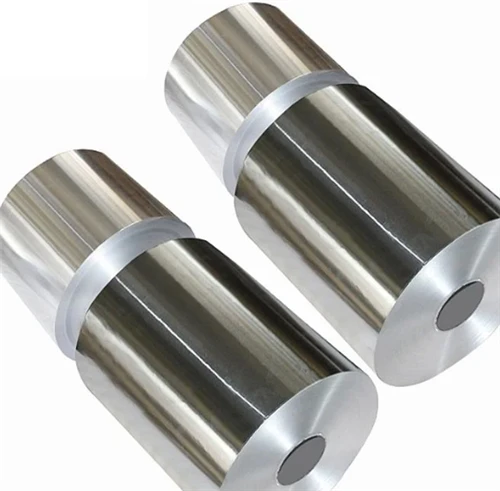

Les échangeurs de chaleur et l'équipement de climatisation utilisent fréquemment 5052 couleurs - en papier d'aluminium revêtu, qui est utilisé comme matériau de la nageoire et présente une bonne formabilité et une bonne résistance à la corrosion.
Spécifications pour 5052 Foil en aluminium revêtu de couleur pour le matériau de la nageoire
ALLOY NON - revêtu: EN 573-3 Grade AW-5052 (ALMG2,5)
Livraison technique: EN 683-1
Certificat de qualité: DIN EN 10204
Informations sur le revêtement de 5052 Foil en aluminium revêtu de couleur pour le matériau de la nageoire
| Bobine | À l'intérieur | Dehors |
| Composé chimique | Polyester ou personnalisé | Polyester ou personnalisé |
| Couleur | Noir ou personnalisé | Noir ou personnalisé |
| Nombre de couches | Double | Double |
| Propriétés de la surface de lawer | Hydrophobe | Hydrophobe |
| Masses de revêtement, par côté, double couche | 11 - 15g / cm3 | 11 - 15g / cm3 |
| Épaisseur de revêtement, tache unique, double couche | 10-14μm | 10-14μm |
Propriétés mécaniques de la papier d'aluminium enrobé de 5052 couleurs pour le matériau de la nageoire
| Résistance à la traction | 175MPA - 225 MPA |
| Limite d'élasticité | >65MPA |
| Élongation | >20% |
| Erichsen sans lubrifiant | >6,5 mm |
EN 683-2, s'applique à toutes les propriétés mécaniques non expressément mentionnées dans ces spécifications.
Caractéristiques de 5052 Color - Foil en aluminium revêtu pour le stock de nageoires
Résistance à la corrosion: Le revêtement en polyester noir sur 5052 aluminium améliore sa résistance à la corrosion et le protège de l'humidité, des gaz acides et du spray salin.
Dissie thermique: dans les systèmes de refroidissement, les ailettes en aluminium 5052 fournissent une conductivité thermique et une efficacité supérieures. De plus, le revêtement noir améliore la dissipation de la chaleur.
Apparence esthétique: des produits comme les voitures et les appareils électroménagers sont élégants et contemporains grâce à la finition en polyester noir.
Application de 5052 papier d'aluminium enduit de couleur pour les stocks de nageoires
Les échangeurs de chaleur contre les climatiseurs centraux et domestiques utilisent des systèmes de climatisation pour améliorer l'efficacité du transfert de chaleur et arrêter la corrosion.
Les condenseurs et les évaporateurs sont utilisés dans l'équipement de congélation et de réfrigération pour garantir des performances stables dans des conditions d'humidité corrosives et élevées -.
Les dissipateurs thermiques pour l'électronique d'alimentation sont utilisés dans les convertisseurs, les onduleurs et les lumières LED d'alimentation élevées - pour aider à maintenir les températures de fonctionnement bas.
Systèmes de refroidissement automobile: utilisés dans les refroidisseurs d'huile et de moteur pour améliorer la dissipation de la chaleur à des températures chaudes.
Les appareils électroménagers qui garantissent une opération stable et efficace comprennent les condenseurs ou les évaporateurs dans les congélateurs et les réfrigérateurs.
Tolérance dimensionnelle de la papier d'aluminium enduit de couleur 5052 pour le matériau de la nageoire
Épaisseur, mesurée en tolérance de taille nominale (dans n'importe quelle situation) (taille nominale) tolérance de largeur 0,2 ± 0,02 mm 345 ± 0.03 0.2 ± 0,02 mm 427 ± 0.03 0.2 ± 0,02 mm 455 ± 0,33
La version actuelle de EN 683-3 couvre les écarts dimensionnels (tolérances) qui ne sont pas spécifiquement traités dans ces exigences.
Conditionnement
| ID de noyau de bobine | 150 mm |
| Bobine | Moins ou égal à 1 000 mm |
| Poids de bobine | Moins ou égal à 840kg |
| Palette (palette euro) | 1200 x 800 mm |
| Hauteur de l'emballage | Moins ou égal à 1200 mm |
| Poids de l'emballage | Moins ou égal à 1,100 kg |
Placement de la bobine sur palette: E2W (œil sur le mur)
Protection intercouche en carton entre la palette et les bobines.
Bobines enveloppées de nylon et d'anneau de polyester sécurisé, protection sous le cerclage.
Les bobines sont enveloppées d'étire dans un papier d'embarcat pour l'épreuve.
Aucun polystyrène (polystyrène) ne sera utilisé pour l'emballage / la protection, mais des alternatives plutôt respectueuses de l'environnement (par exemple, en carton). seulement
Bobines sur une palette contenant du matériau d'un seul lot de recuit uniquement
Articles d'inspection
| Bobine | À l'intérieur | Dehors |
| Adhésion | Erichsen + déchirure avec du ruban adhésif - pas de délaminage (conformément à EN 13523) | Erichsen + déchirure avec du ruban adhésif - pas de délaminage (conformément à EN 13523) |
| MEK RÉSISTANCE (Évaluation de la polymérisation) | >20 frottements doubles (conformément à EN 13523) | >20 frottements doubles (conformément à EN 13523) |
| Résistance à la corrosion | 1500h dans le brouillard de pulvérisation saline, ASTM B 117 5% NaCl à 35 degrés, pH 6, 5- 7, 2. Échantillon sans croix et avec des bords protégés | 1500h dans le brouillard de pulvérisation saline, ASTM B 117 5% NaCl à 35 degrés, pH 6, 5- 7, 2. Échantillon sans croix et avec des bords protégés |
| Résistance aux UV | 1500H UVA 340 0, 89 W / M2 EN 13523-10; Cycle 8 h Lumière à 60O + 4 H Condensation à 50O - brillant à 60 degrés Rititention <30%. | 1500H UVA 340 0, 89 W / M2 EN 13523-10; Cycle 8 h Lumière à 60O + 4 H Condensation à 50O - brillant à 60 degrés Rititention <30%. |
